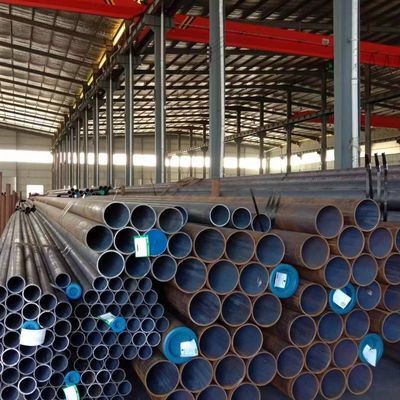

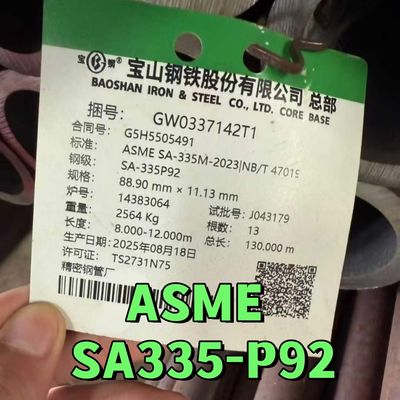

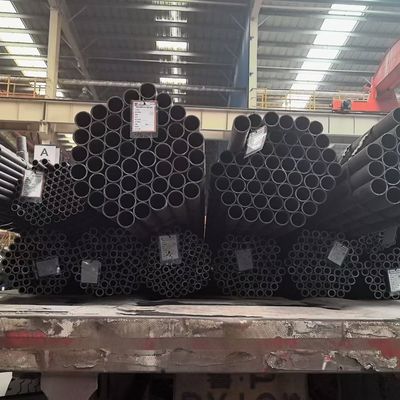

উচ্চ তাপমাত্রা বয়লার জন্য ASME SA335 P92 সিউমলেস স্টিল অ্যালোয় পাইপ 88.9*11.13mm
উচ্চ তাপমাত্রা পরিষেবা জন্য seamless ferritic খাদ-স্টিল পাইপ জন্য Astm A335 মান নির্দিষ্টকরণ
এএসটিএম এ৩৩৫ স্ট্যান্ডার্ডটি স্থির নামকরণ A ৩৩৫/এ ৩৩৫এম এর অধীনে জারি করা হয়; নামকরণের পরপরই সংখ্যাটি মূল অনুমোদনের বছর বা সংশোধনের ক্ষেত্রে,সর্বশেষ সংশোধনের বছরকোণার মধ্যে একটি সংখ্যা সর্বশেষ পুনরায় অনুমোদনের বছর নির্দেশ করে। একটি উপরের ইপসিলন (ュ) সর্বশেষ সংশোধন বা পুনরায় অনুমোদনের পর থেকে একটি সম্পাদকীয় পরিবর্তন নির্দেশ করে।
পরিধি
1.1এই স্পেসিফিকেশনটি উচ্চ তাপমাত্রা পরিষেবা (মোটে 1) এর জন্য মনোনীত (গড়) প্রাচীরযুক্ত সিউমলেস অ্যালগ্রি স্টিল পাইপকে কভার করে। এই স্পেসিফিকেশন অনুযায়ী অর্ডার করা পাইপ বাঁকানোর জন্য উপযুক্ত হবে,ফ্লেঞ্জিং (ভ্যানস্টনিং), এবং অনুরূপ গঠনের অপারেশন, এবং ফিউশন ওয়েল্ডিং জন্য। নির্বাচন নকশা, সেবা অবস্থার, যান্ত্রিক বৈশিষ্ট্য, এবং উচ্চ তাপমাত্রা বৈশিষ্ট্য উপর নির্ভর করবে।
দ্রষ্টব্য ১ A পরিশিষ্ট X1 টিতে পাইপের আকার এবং প্রাচীরের বেধ তালিকাভুক্ত করা হয়েছে যা বর্তমান বাণিজ্যিক অনুশীলনের অধীনে পাওয়া যেতে পারে।
1.২ ফেরাইটিক স্টিলের বিভিন্ন শ্রেণীর (নোট ২) অন্তর্ভুক্ত। তাদের রচনা টেবিল ১-এ দেখানো হয়েছে।
নোট ২
এই স্পেসিফিকেশনে αফেরাইটিক স্টিলগুলিকে নিম্ন এবং মধ্যম-অ্যালগ স্টিল হিসাবে সংজ্ঞায়িত করা হয়েছে যার মধ্যে 10% পর্যন্ত ক্রোমিয়াম রয়েছে।
1.3 অতিরিক্ত প্রয়োজনীয়তা (S1 থেকে S7) অপশনাল প্রকৃতির প্রদান করা হয়। এই অতিরিক্ত প্রয়োজনীয়তা অতিরিক্ত পরীক্ষা করা প্রয়োজন এবং যখন ইচ্ছা,এই ধরনের পরীক্ষার প্রয়োজনীয় সংখ্যা সহ আদেশে এটি উল্লেখ করা হবে.
1.4 ইঞ্চি-পাউন্ড একক বা এসআই একক হিসাবে প্রদত্ত মানগুলি পৃথকভাবে স্ট্যান্ডার্ড হিসাবে বিবেচনা করা উচিত। পাঠ্যের মধ্যে, এসআই এককগুলি বন্ধনীতে প্রদর্শিত হয়।প্রতিটি সিস্টেমে উল্লিখিত মানগুলি সঠিক সমতুল্য নয়; অতএব, প্রতিটি সিস্টেমকে অন্যটির থেকে স্বাধীনভাবে ব্যবহার করতে হবে। দুটি সিস্টেমের মানগুলি একত্রিত করার ফলে স্পেসিফিকেশনের সাথে অসঙ্গতি হতে পারে।ইঞ্চি-পাউন্ড একক প্রয়োগ করা হবে যদি না এই স্পেসিফিকেশনের "এম" নামকরণ আদেশে নির্দিষ্ট করা হয়.
দ্রষ্টব্য ৩এ এই মানদণ্ডে "নামমাত্র ব্যাসার্ধ", "আকার" এবং "নামমাত্র আকার" এর মতো ঐতিহ্যবাহী পদগুলির পরিবর্তে "নামমাত্র পাইপ আকার" (NPS) নামহীন চিহ্নিতকারী ব্যবহৃত হয়েছে।
রাসায়নিক গঠনঃ
| গ্রেড |
সি |
এমএন |
পি |
এস |
হ্যাঁ |
মো |
| P1 |
0.১০-০20 |
0.30-0.80 |
0.025 |
0.025 |
0.১০-০50 |
0.৪৪-০।65 |
| পি২ |
0.১০-০20 |
0.30-0.61 |
0.025 |
0.025 |
0.১০-০30 |
0.৪৪-০।65 |
| পি৫ |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
0.৫০ সর্বোচ্চ |
0.৪৫-০65 |
| P5b |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
1.00-2.00 |
0.৪৫-০65 |
| P5c |
0.12max |
0.30-0.60 |
0.025 |
0.025 |
0.৫০ সর্বোচ্চ |
0.৪৫-০65 |
| P9 |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
0.২৫-১।00 |
0.৯০-১।10 |
| P11 |
0.০৫-০।15 |
0.30-0.60 |
0.025 |
0.025 |
0.৫০-১00 |
0.৪৪-০।65 |
| পি১২ |
0.০৫-০।15 |
0.30-0.61 |
0.025 |
0.025 |
0.৫০ সর্বোচ্চ |
0.৪৪-০।65 |
| পি১৫ |
0.০৫-০।15 |
0.30-0.60 |
0.025 |
0.025 |
1.১৫-১।65 |
0.৪৪-০।65 |
| পি২১ |
0.০৫-০।15 |
0.30-0.60 |
0.025 |
0.025 |
0.৫০ সর্বোচ্চ |
0.৮০-১06 |
| পি২২ |
0.০৫-০।15 |
0.30-0.60 |
0.025 |
0.025 |
0.৫০ সর্বোচ্চ |
0.৮৭১.13 |
| পি২৩ |
0.০৪-০।10 |
0.১০-০60 |
0.০৩০ম্যাক্স |
0.010max |
0.৫০ সর্বোচ্চ |
0.০৫-১.30 |
যান্ত্রিক বৈশিষ্ট্য
| যান্ত্রিক বৈশিষ্ট্য |
P1,P2 |
পি১২ |
পি২৩ |
P91 |
P92,P11 |
P122 |
| প্রসার্য শক্তি |
380 |
415 |
510 |
585 |
620 |
620 |
| ফলন শক্তি |
205 |
220 |
400 |
415 |
440 |
400 |
| তাপ চিকিত্সা |
A / N + T
|
N+T / Q+T
|
N+T
|
উপকরণ ও উৎপাদন
পাইপ গরম সমাপ্ত বা ঠান্ডা টানা হতে পারে নিম্নলিখিত উল্লেখিত সমাপ্তি তাপ চিকিত্সা সঙ্গে।
তাপ চিকিত্সার প্রয়োজনীয়তা
| গ্রেড |
তাপ চিকিত্সা প্রকার
P5, P9, P11, এবং P22 |
নরমালাইজিং তাপমাত্রা পরিসীমা F [C] |
সাবক্রিটিকাল অ্যানিলিং বা টেম্পারিং
তাপমাত্রা পরিসীমা F [C] |
| A335 P5 (b,c) |
সম্পূর্ণ বা আইসোথার্মাল অ্যানিল |
|
|
| |
স্বাভাবিক করুন এবং সংযত হন |
***** |
১২৫০ [৬৭৫] |
| |
সাবক্রিটিকাল অ্যানেল (শুধুমাত্র P5c) |
***** |
১৩২৫ ₹ ১৩৭৫ [৭১৫-৭৪৫] |
| এ৩৩৫ পি৯ |
সম্পূর্ণ বা আইসোথার্মাল অ্যানিল |
|
|
| |
স্বাভাবিক করুন এবং সংযত হন |
***** |
১২৫০ [৬৭৫] |
| A335 P11 |
সম্পূর্ণ বা আইসোথার্মাল অ্যানিল |
|
|
| |
স্বাভাবিক করুন এবং সংযত হন |
***** |
১২০০ [650] |
| A335 P22 |
সম্পূর্ণ বা আইসোথার্মাল অ্যানিল |
|
|
| |
স্বাভাবিক করুন এবং সংযত হন |
***** |
১২৫০ [৬৭৫] |
| এ৩৩৫ পি৯১ |
স্বাভাবিক করুন এবং সংযত হন |
১৯০০-১৯৭৫ |
১৩৫০-১৪৭০ |
| |
নিভে যাওয়া এবং উষ্ণতা |
১৯০০-১৯৭৫ |
১৩৫০-১৪৭০ |
নির্দিষ্ট যান্ত্রিক পরীক্ষা
ট্রান্সভার্সাল বা লংটিচুয়াল টেনশন টেস্ট এবং ফ্ল্যাটিং টেস্ট, হার্ডনেস টেস্ট, বা বাঁক টেস্ট
একটি ব্যাচ টাইপ চুলায় তাপ চিকিত্সা উপাদান জন্য, প্রতিটি চিকিত্সা লট থেকে পাইপ 5% উপর পরীক্ষা করা হবে। ছোট লট জন্য, অন্তত এক পাইপ পরীক্ষা করা হবে।
ধারাবাহিক পদ্ধতিতে গরম চিকিত্সা করা উপাদানগুলির জন্য, পরীক্ষাগুলি যথেষ্ট সংখ্যক পাইপের উপর করা উচিত যাতে লটের 5% গঠন করে, তবে কোনও ক্ষেত্রে 2 টিরও কম পাইপ নয়।
কঠোরতা পরীক্ষার জন্য নোটঃ
P91 এর কঠোরতা 250 HB/265 HV [25HRC] অতিক্রম করতে পারে না।
বন্ড টেস্টের জন্য নোটঃ
যে পাইপগুলির ব্যাসার্ধ NPS 25 এর বেশি এবং যার ব্যাসার্ধ ও প্রাচীরের বেধের অনুপাত 7.0 বা তার চেয়ে কম, সেগুলির জন্য সমতল পরীক্ষার পরিবর্তে বাঁক পরীক্ষা করা হবে।
অন্য পাইপ যার ব্যাসার্ধ NPS 10 এর সমান বা তার বেশি, ক্রেতার অনুমোদনের সাপেক্ষে সমতলতা পরীক্ষার পরিবর্তে বাঁক পরীক্ষা দেওয়া যেতে পারে।
বাঁক পরীক্ষার নমুনাগুলি 180 ডিগ্রি পর্যন্ত রুম তাপমাত্রায় বাঁকানো হবে, বাঁকানো অংশের বাইরের অংশটি ফাটলে না।
হাইড্রোস্ট্যাটিক পরীক্ষা
বাঁকটির অভ্যন্তরীণ ব্যাসার্ধ 25 মিমি হতে হবে।
প্রতিটি পাইপের দৈর্ঘ্য হাইড্রো পরীক্ষিত হবে, নির্মানের বিকল্প হিসাবে অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা ব্যবহার করা যেতে পারে।
অর্ডার সংক্রান্ত তথ্য
এই স্পেসিফিকেশনের অধীনে উপাদানগুলির জন্য অর্ডারগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত করা উচিত, যেমন প্রয়োজনীয়, পছন্দসই উপাদানটি যথাযথভাবে বর্ণনা করার জন্যঃ
| পরিমাণ |
ফুট, মিটার বা দৈর্ঘ্যের সংখ্যা |
| উপাদানটির নাম |
সিউমলেস অ্যালোয় স্টীল পাইপ |
| গ্রেড |
P5, P9, P11, P22, P91 |
| উৎপাদন |
গরম শেষ বা ঠান্ডা টানা |
| নিম্নলিখিতগুলির মধ্যে একটি ব্যবহার করে আকারঃ |
| এনপিএস এবং তালিকার নম্বর |
| বাইরের ব্যাসার্ধ এবং নামমাত্র প্রাচীরের বেধ |
| বাইরের ব্যাসার্ধ এবং ন্যূনতম প্রাচীর বেধ |
| অভ্যন্তরীণ ব্যাসার্ধ এবং নামমাত্র প্রাচীর বেধ |
| অভ্যন্তরীণ ব্যাসার্ধ এবং ন্যূনতম প্রাচীর বেধ |
| দৈর্ঘ্য |
নির্দিষ্ট বা র্যান্ডম |
| শেষ শেষ |
উল্লেখিত নথি
- A999/A999M অ্যালগ এবং স্টেইনলেস স্টীল পাইপের জন্য সাধারণ প্রয়োজনীয়তার স্পেসিফিকেশন
- E213 ধাতব পাইপ এবং টিউবিংয়ের অতিস্বনক পরীক্ষার জন্য অনুশীলন
- E309 চৌম্বকীয় স্যাচুরেশন ব্যবহার করে ইস্পাত টিউবুলার পণ্যগুলির এডি-কুরেন্ট পরীক্ষার জন্য অনুশীলন
- E381 স্টিলের বার, বিলেট, ব্লুম এবং ফোরিং পরীক্ষা করার ম্যাক্রোটেচ পদ্ধতি
- E527 ইউনিফাইড নাম্বারিং সিস্টেমে ধাতু এবং খাদ সংখ্যা জন্য অনুশীলন (UNS)
- E570 Ferromagnetic Steel Tubular Products এর ফ্লাক্স ফুটো পরীক্ষা করার জন্য অনুশীলন
- B36.10M ঝালাই এবং seamless বাঁকা ইস্পাত পাইপ
- SAE J 1086 ধাতু এবং খাদ সংখ্যা জন্য অনুশীলন (UNS)
- এসএনটি-টিসি-১এ নন-ডিস্ট্রাক্টিভ কর্মীদের যোগ্যতা ও সার্টিফিকেশন সংক্রান্ত প্রস্তাবিত অনুশীলন
ব্যবহারঃ হাইড্রোলিক পাইপ, ফ্লুয়েড পাইপ, শারীরিক নির্মাণ, হাইড্রোলিক ডিভাইস, অটোমোবাইল যন্ত্রাংশ, ইস্পাত হাতা, বিয়ারিং, হাইড্রোলিক সিলিন্ডার, বায়ুসংক্রান্ত সিলিন্ডার এবং হাইড্রোলিক পাইপ
স্ট্যান্ডার্ডঃ আইএসও, জিআইএস, জিবি, ডিআইএন, এএসটিএম, এপিআই
2) যথার্থ পাইপ অঙ্কন
3) পণ্যের আকারের স্পেসিফিকেশন টেবিল (মিমি) (নীল অঞ্চল)
মন্তব্য:
ঠান্ডা সমাপ্ত (হার্ড): শেষ ঠান্ডা গঠনের পরে টিউবগুলি তাপ চিকিত্সার মধ্য দিয়ে যায় না এবং তাই বিকৃতির প্রতিরোধের তুলনামূলকভাবে উচ্চ
ঠান্ডা সমাপ্তি (নরম): চূড়ান্ত তাপ চিকিত্সা সীমিত বিকৃতি জড়িত ঠান্ডা অঙ্কন দ্বারা অনুসরণ করা হয়। উপযুক্ত আরও প্রক্রিয়াকরণ ঠান্ডা গঠনের একটি নির্দিষ্ট ডিগ্রী অনুমতি দেয় (যেমন নমন,প্রসারিত হচ্ছে)
6) পণ্য অ্যাপ্লিকেশন শিল্প
অ্যাপ্লিকেশন ক্ষেত্রঃ
যান্ত্রিক প্রক্রিয়াকরণ, যন্ত্রপাতি উৎপাদন, গাড়ি
৭) গুণমান নিয়ন্ত্রণ
এ. উন্নত উৎপাদন সরঞ্জাম
বি. উৎপাদন প্রবাহ
C. দক্ষ ও যোগ্য কর্মী, প্রশিক্ষণ এবং কাজ করার আগে পরীক্ষা
D. কঠোর মান নিয়ন্ত্রণ ব্যবস্থা
8) প্যাকিং ও শিপিং
A) প্যাকেজিং পদ্ধতি
ছোট আকারের বান্ডিল, বড় আকারের বাল্ক, উভয় প্রান্ত রক্ষা করার জন্য প্লাস্টিকের ক্যাপ, সমুদ্রপথে উপযুক্ত প্যাকেজিং বা গ্রাহকের অনুরোধ অনুযায়ী।
B) শিপিংয়ের পথ
গ্রাহকের অনুরোধ অনুযায়ী।
সাধারণত সমুদ্রপথে, বিমানপথে, ট্রেনে বা নদী-সমুদ্র সমন্বিত পরিবহন দ্বারা।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার পেমেন্টের মেয়াদ কি?
উঃ সাধারণত টি/টি বা এল/সি, 30% আমানত এবং 70% ডেলিভারি আগে।
প্রশ্নঃ আপনার স্ট্যান্ডার্ড ডেলিভারি তারিখ কি?
উঃ আমানত পাওয়ার ৩০ দিন পর
প্রশ্ন: আপনার ক্ষমতা কেমন?
উত্তরঃ ইস্পাত পাইপের জন্য, মাসে 50,000 টন, বছরে 600,000 টন। পাইপ ফিটিংয়ের জন্য, বছরে 30,000 টন
প্রশ্নঃ আপনার প্যাকেজ কি?
উঃ সাধারণত গ্রাহকের অনুরোধ অনুযায়ী।
সাধারণ প্যাকেজিং তথ্যঃ ছোট আকারের বান্ডিল, বড় আকারের বাল্ক, উভয় প্রান্ত রক্ষা করার জন্য প্লাস্টিকের ক্যাপ সহ কিছু আকার, সমুদ্রপথে উপযুক্ত প্যাকেজিং।
প্রশ্ন: আপনার প্রধান বাজার ও প্রধান গ্রাহক কোনটি?
উত্তরঃ আমাদের ইস্পাত পাইপ এবং পাইপ ফিটিংয়ের ক্ষেত্রে 12 বছরের অভিজ্ঞতা রয়েছে। আমাদের প্রধান বাজারে চীন, সিঙ্গাপুর ইত্যাদি অন্তর্ভুক্ত রয়েছে। প্রধান গ্রাহকদের মধ্যে এইচওয়াইএসটি, কেপেল গ্রুপ ইত্যাদি অন্তর্ভুক্ত রয়েছে।
প্রশ্ন: যদি পণ্যগুলির মানের সমস্যা হয়, তাহলে আপনি কীভাবে মোকাবেলা করবেন?
উত্তরঃ আমাদের সকল মানের সমস্যার জন্য আমরা দায়ী থাকব।
প্রশ্ন: আপনার কাছ থেকে সঠিক মূল্য/উদ্ধৃতি কিভাবে পাব?
উত্তরঃ দয়া করে নীচের বিবরণ আমাদের বলুন এবং আমরা আপনাকে যত তাড়াতাড়ি সম্ভব আমাদের উদ্ধৃতি পাঠাবঃ
1) পাইপের বাইরের ব্যাসার্ধ
2) দেয়ালের বেধ
3) বিভাগের আকৃতি (বৃত্তাকার, বর্গক্ষেত্র ইত্যাদি)
4) প্রতিটি পাইপের দৈর্ঘ্য
৫) ইস্পাত শ্রেণী
6) স্ট্যান্ডার্ড (যেমনঃ API 5L)
7) অর্ডার পরিমাণ
8) নামকরণ (BK, BKW ইত্যাদি)
৯) বাণিজ্য শর্তাবলী
দ্রষ্টব্যঃ আপনি যত বেশি বিস্তারিত তথ্য দিয়েছেন, আমরা তত বেশি সঠিক দাম দিচ্ছি।
