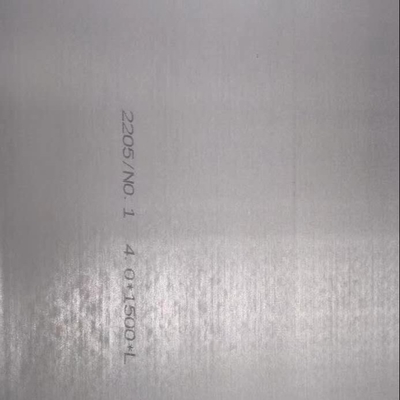

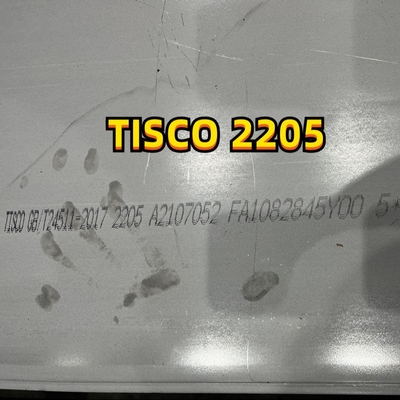

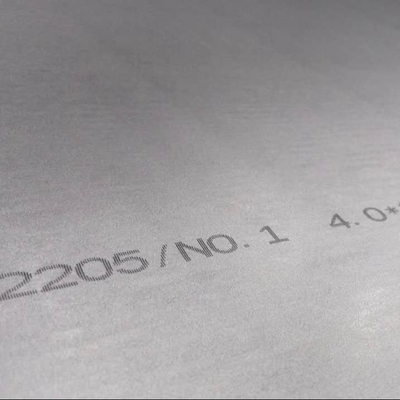

স্টেইনলেস স্টীল ডুপ্লেক্স স্টিল প্লেট ASME SA240 S32205, S31803
আমাদের কাছে 3/16" থেকে 3" পর্যন্ত পুরুত্বের 2205 স্টেইনলেস স্টিল প্লেটের একটি বিস্তৃত তালিকা রয়েছে।ফলন শক্তি অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় প্রায় দ্বিগুণ, এইভাবে একজন ডিজাইনারকে ওজন বাঁচাতে এবং 316L বা 317L এর তুলনায় খাদকে আরও বেশি খরচ প্রতিযোগিতামূলক করে তোলে।
অ্যালয় 2205 (UNS S32305/S31803) হল একটি 22% ক্রোমিয়াম, 3% মলিবডেনাম, 5-6% নিকেল, নাইট্রোজেন অ্যালয়েড ডুপ্লেক্স স্টেইনলেস স্টীল যা উচ্চ সাধারণ, স্থানীয়করণ, এবং স্ট্রেস জারা প্রতিরোধের বৈশিষ্ট্য ছাড়াও উচ্চ শক্তি এবং চমৎকার প্রভাব রয়েছে৷
অ্যালয় 2205 প্রায় সমস্ত ক্ষয়কারী মিডিয়াতে 316L বা 317L অস্টেনিটিক স্টেইনলেস স্টিলের চেয়ে উচ্চতর পিটিং এবং ফাটল জারা প্রতিরোধ ক্ষমতা প্রদান করে।এটিতে উচ্চ জারা এবং ক্ষয়জনিত ক্লান্তি বৈশিষ্ট্যের পাশাপাশি নিম্ন তাপীয় সম্প্রসারণ এবং অস্টেনিটিক তুলনায় উচ্চ তাপ পরিবাহিতা রয়েছে।
সাধারণ বৈশিষ্ট্য
অ্যালয় 2205 হল একটি 22% ক্রোমিয়াম, 3% মলিবডেনাম, 5-6% নিকেল নাইট্রোজেন অ্যালয়েড ডুপ্লেক্স স্টেইনলেস স্টীল যা উচ্চ সাধারণ, স্থানীয়করণ এবং স্ট্রেস জারা প্রতিরোধের বৈশিষ্ট্য ছাড়াও উচ্চ শক্তি এবং দুর্দান্ত প্রভাবের বলিষ্ঠতা।
অ্যালয় 2205 প্রায় সমস্ত ক্ষয়কারী মিডিয়াতে 316L বা 317L অস্টেনিটিক স্টেইনলেস স্টিলের চেয়ে উচ্চতর পিটিং এবং ফাটল জারা প্রতিরোধ ক্ষমতা প্রদান করে।এটিতে উচ্চ জারা এবং ক্ষয়জনিত ক্লান্তি বৈশিষ্ট্যের পাশাপাশি নিম্ন তাপীয় সম্প্রসারণ এবং অস্টেনিটিক তুলনায় উচ্চ তাপ পরিবাহিতা রয়েছে।
ফলন শক্তি অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় প্রায় দ্বিগুণ।এটি একজন ডিজাইনারকে ওজন সাশ্রয় করতে দেয় এবং 316L বা 317L এর তুলনায় খাদকে আরও বেশি খরচ প্রতিযোগিতামূলক করে তোলে।
অ্যালয় 2205 বিশেষত -50°F/+600°F তাপমাত্রা পরিসীমা কভার করা অ্যাপ্লিকেশনের জন্য উপযুক্ত।এই সীমার বাইরের তাপমাত্রা বিবেচনা করা যেতে পারে তবে কিছু সীমাবদ্ধতা প্রয়োজন, বিশেষ করে ঢালাই করা কাঠামোর জন্য।
অ্যাপ্লিকেশন
-
রাসায়নিক প্রক্রিয়াকরণ শিল্পে চাপের জাহাজ, ট্যাঙ্ক, পাইপিং এবং হিট এক্সচেঞ্জার
-
গ্যাস এবং তেল পরিচালনার জন্য পাইপিং, টিউবিং এবং হিট এক্সচেঞ্জার
-
বর্জ্য স্ক্রাবিং সিস্টেম
-
পাল্প এবং কাগজ শিল্প ডাইজেস্টার, ব্লিচিং সরঞ্জাম এবং স্টক-হ্যান্ডলিং সিস্টেম
-
রোটর, ফ্যান, শ্যাফ্ট এবং প্রেস রোলগুলির সম্মিলিত শক্তি এবং জারা প্রতিরোধের প্রয়োজন
-
জাহাজ এবং ট্রাক জন্য কার্গো ট্যাংক
-
খাদ্য প্রক্রিয়াকরণ সরঞ্জাম
-
জৈব জ্বালানী উদ্ভিদ
মান
ASTM/ASME...........A240 UNS S32205/S31803
ইউরোনর্ম...........1.4462 X2CrNiMoN 22.5.3
AFNOR...................Z3 CrNi 22.05 AZ
ডিআইএন.........................ডাব্লুNr 1.4462
রাসায়নিক বিশ্লেষণ
সাধারণ মান (ওজন %)
গ
|
ক্র
|
নি
|
মো
|
এন
|
অন্যান্য
|
0.020
|
22.1
|
5.6
|
3.1
|
0.18
|
S=0.001
|
PREN = [Cr%] = 3.3 [Mo%] = 16 [N%] ≥ 34
|
যান্ত্রিক বৈশিষ্ট্য
ঘরের তাপমাত্রায় যান্ত্রিক বৈশিষ্ট্য
|
ASTM A 240
|
সাধারণ
|
ফলন শক্তি 0.2%, ksi
|
65 মিনিট
|
74
|
প্রসার্য শক্তি, ksi
|
90 মিনিট
|
105
|
প্রসারণ %
|
25 মিনিট
|
30
|
কঠোরতা এইচবি
|
সর্বাধিক 293
|
256
|
উন্নত তাপমাত্রায় প্রসার্য বৈশিষ্ট্য
তাপমাত্রা °F
|
122
|
212
|
392
|
572
|
ফলন শক্তি (0.2%), ksi
|
60
|
52
|
45
|
41
|
প্রসার্য শক্তি, ksi
|
96
|
90
|
83
|
81
|
ভৌত বৈশিষ্ট্য
তাপমাত্রা °F
|
|
68
|
212
|
392
|
572
|
ঘনত্ব
|
lb/in3
|
0.278
|
--
|
--
|
--
|
স্থিতিস্থাপকতা মাপাংক
|
psi x 106
|
27.6
|
26.1
|
25.4
|
24.9
|
রৈখিক প্রসারণ (681T4F-T)
|
10-6/°ফা
|
--
|
7.5
|
7.8
|
8.1
|
তাপ পরিবাহিতা
|
Btu/h ft. °F
|
৮.৭
|
9.2
|
৯.৮
|
10.4
|
তাপ ধারনক্ষমতা
|
Btu/lb/°F
|
0.112
|
0.119
|
0.127
|
0.134
|
বৈদ্যুতিক প্রতিরোধ ক্ষমতা
|
x 10-6 এর মধ্যে
|
33.5
|
35.4
|
37.4
|
৩৯.৪
|
প্রক্রিয়াকরণ
গরম গঠন
যখনই সম্ভব 600° ফারেনহাইটের নিচে গঠন করার পরামর্শ দেওয়া হয়।যখন গরম গঠনের প্রয়োজন হয়, তখন ওয়ার্কপিসটি সমানভাবে উত্তপ্ত করা উচিত এবং 1750 থেকে 2250° ফারেনহাইট রেঞ্জে কাজ করা উচিত।অ্যালয় 2205 এই তাপমাত্রায় বেশ নরম এবং সহজেই গঠিত হয়।এই পরিসরের উপরে, 2205 গরম ছিঁড়ে যাওয়ার বিষয়।অবিলম্বে এই সীমার নীচে, অস্টেনাইট ফেরাইটের তুলনায় যথেষ্ট শক্তিশালী হয়ে ওঠে এবং ফাটল সৃষ্টি করতে পারে, "ঠান্ডা" প্রান্তগুলির জন্য একটি বিশেষ বিপদ।1700°F এর নিচে তাপমাত্রা এবং বিকৃতির সংমিশ্রণের কারণে আন্তঃধাতু পর্যায়গুলির দ্রুত গঠন হতে পারে।যখনই হট ফর্মিং করা হয়, ফেজ ভারসাম্য, শক্ততা এবং ক্ষয় প্রতিরোধের পুনরুদ্ধার করার জন্য সর্বনিম্ন 1900° ফারেনহাইট এবং দ্রুত নিভে যাওয়ার জন্য একটি সম্পূর্ণ সমাধান অ্যানিল দ্বারা অনুসরণ করা উচিত।স্ট্রেস উপশম প্রয়োজন বা সুপারিশ করা হয় না;যাইহোক, যদি এটি সঞ্চালিত করা আবশ্যক, উপাদান 1900 ° ফারেনহাইট সর্বনিম্ন এ একটি সম্পূর্ণ দ্রবণ অ্যানিল প্রাপ্ত করা উচিত, দ্রুত শীতল বা জল quenching দ্বারা অনুসরণ করা.
ঠান্ডা গঠন
অ্যালয় 2205 স্টেইনলেস স্টিলের কাজ করার জন্য উপযুক্ত সরঞ্জামগুলিতে সহজেই কাঁটা এবং ঠান্ডা হয়।যাইহোক, 2205-এর উচ্চ শক্তি এবং দ্রুত কাজ শক্ত হওয়ার কারণে, অস্টেনিটিক স্টিলের জন্য 2205 ঠাণ্ডা করার জন্য যথেষ্ট পরিমাণে বেশি শক্তি প্রয়োজন। এছাড়াও উচ্চ শক্তির কারণে, স্প্রিংব্যাকের জন্য কিছুটা বড় ভাতা তৈরি করতে হবে।
তাপ চিকিত্সা
অ্যালয় 2205কে সর্বনিম্ন 1900°F এ অ্যানিল করা উচিত, তারপরে দ্রুত শীতল হওয়া উচিত, আদর্শভাবে জল নিভানোর মাধ্যমে।এই চিকিত্সা সমাধান annealing এবং চাপ উপশম উভয় ক্ষেত্রে প্রযোজ্য.যেকোনো নিম্ন তাপমাত্রায় স্ট্রেস রিলিফ চিকিত্সা ক্ষতিকারক আন্তঃধাতু বা ননমেটালিক পর্যায়ে বৃষ্টিপাতের ঝুঁকি বহন করে।
